ميزات المنتج الخاصة بأسلاك المركبة الكهربائية والكابل في الغلاف

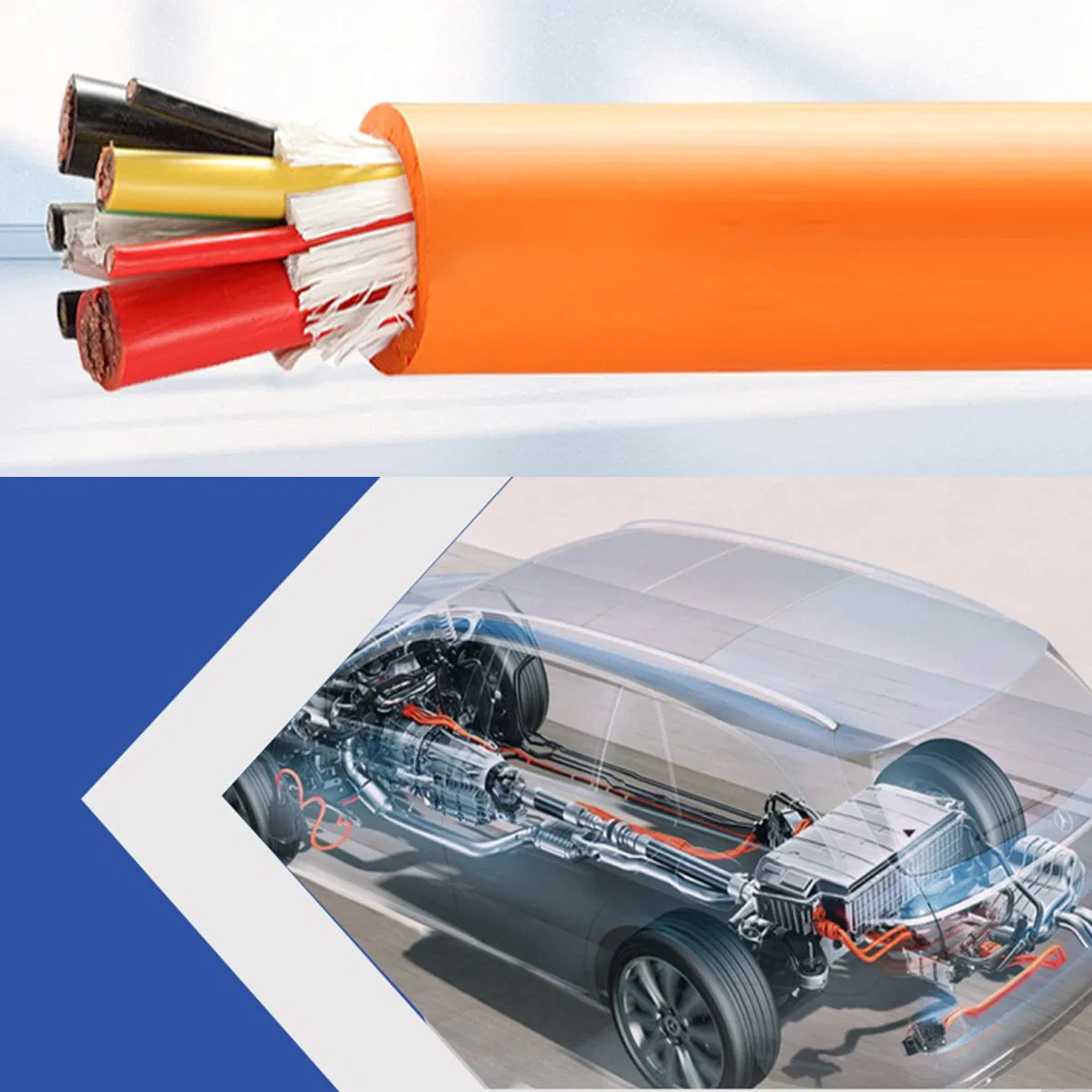

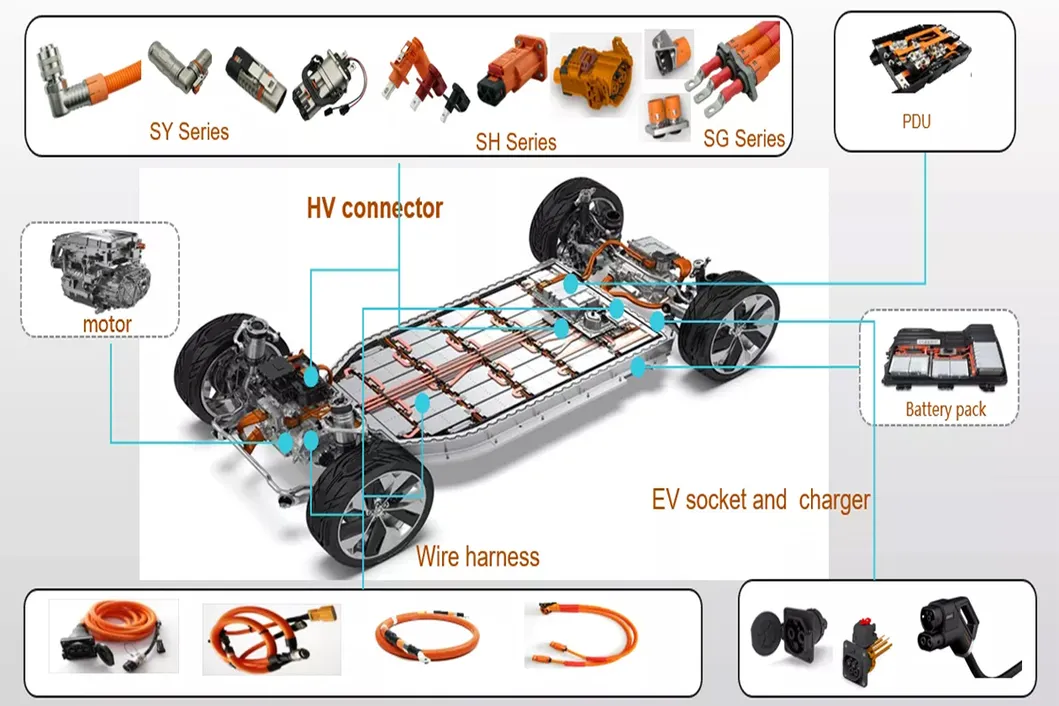

تم تصميم كبل EV عالي الفحص هذا لنظام الفولتية ذي بطارية سيارة كهربائية وهو مرن وسهل الانثناء. هذا يستخدم الكابل عالي الجهد الكهربائي الذي يتم فحصه بالسيارة لتوصيل منفذ الشحن والبطارية والأسلاك المشتركة بين البطاريات، جهاز البطارية، والمحرك والمكونات الكهربائية الأخرى لحمل طاقة التيار الكهربائي. هذا النوع من الكهرباء عالية الجهد يمكن أن يفي الكابل الذي يتم فحصه بالسيارة بمتطلبات الأداء العالي للغاية للبيئة القاسية داخل السيارة. إن كبل EV الذي تم فحصه هو عبارة عن مقاومة للهالوجين وللبرد ومقاومة الزيت وتداخل كهرومغناطيسي جيد وتداخل كهرومغناطيسي EMC القدرات، مثبطات اللهب عند مرورها بانتشار اللهب الرأسي.

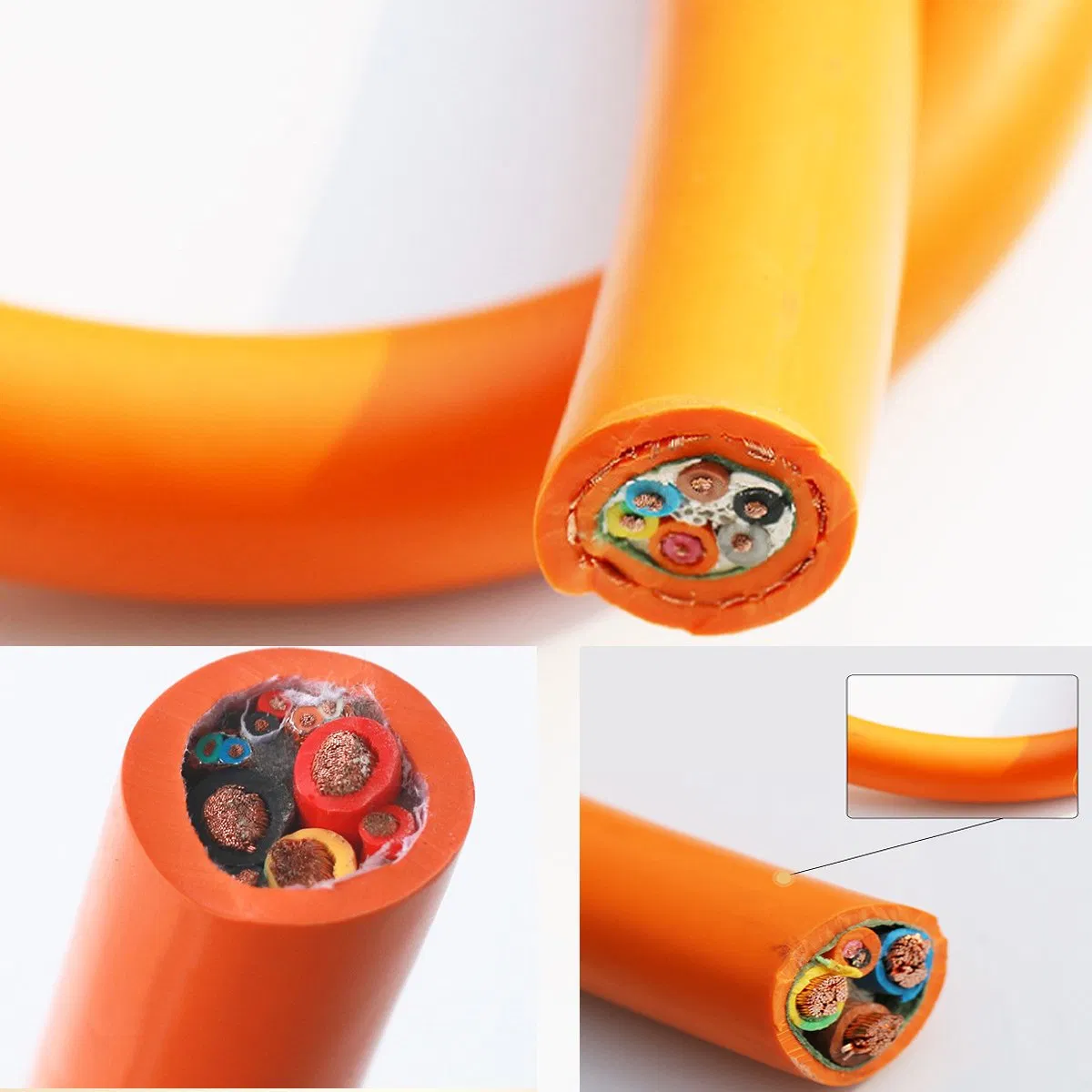

| مقدمة حول كابل شحن التيار المتردد للسيارات الكهربائية المزودة بقارنة التوصيل السريع (CQC) وشهادة DEKRA المزدوجة: | |
|---|---|
| 1.موصل | درجة الحرارة المقدرة : -40 درجة مئوية~90 درجة مئوية |

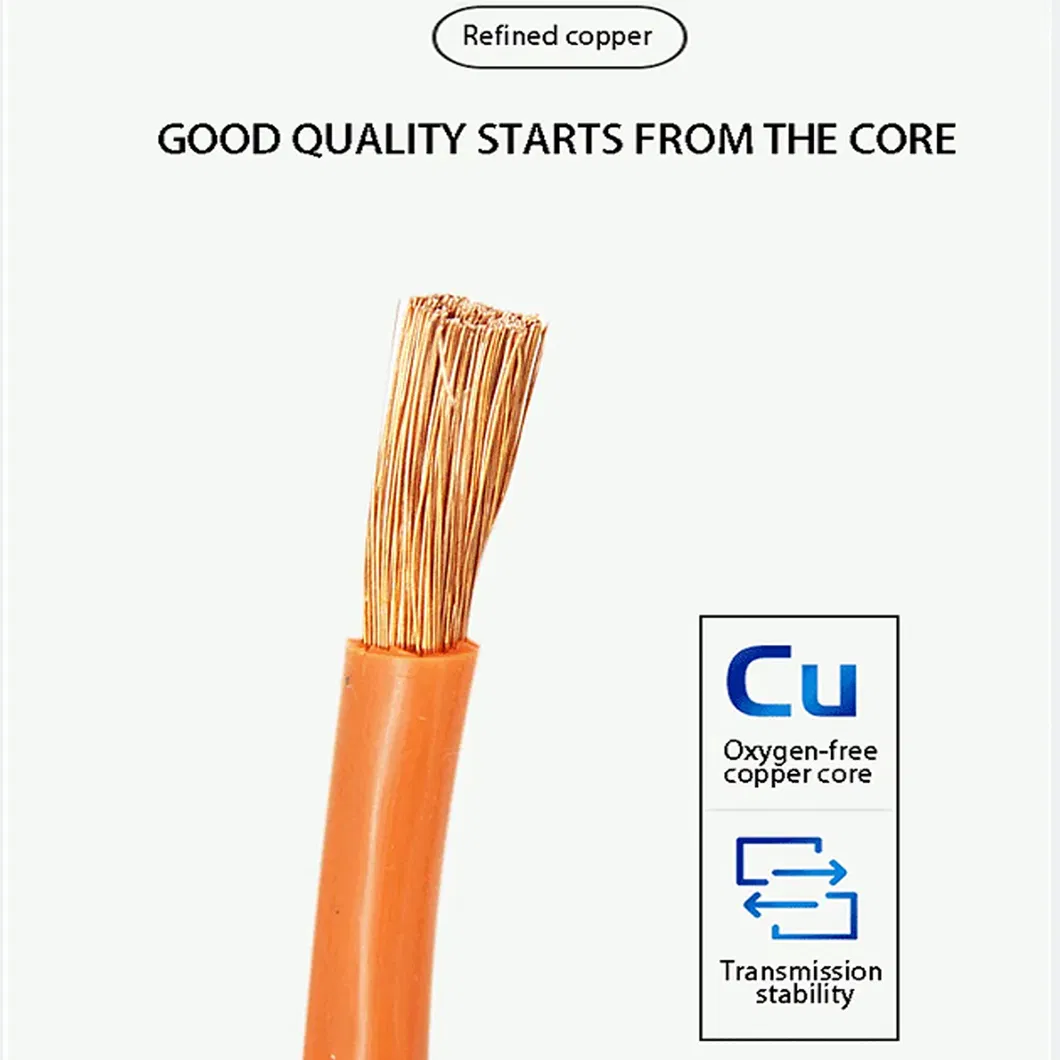

| المادة: النحاس العاري | الفولتية المُقدرة : 1000 فولت من التيار المستمر |
| العزل | مقاومة العزل: ≥ 0.037 ميجا أوم.كم عند 60 درجة مئوية، التزم بـ CQ1103-215 |

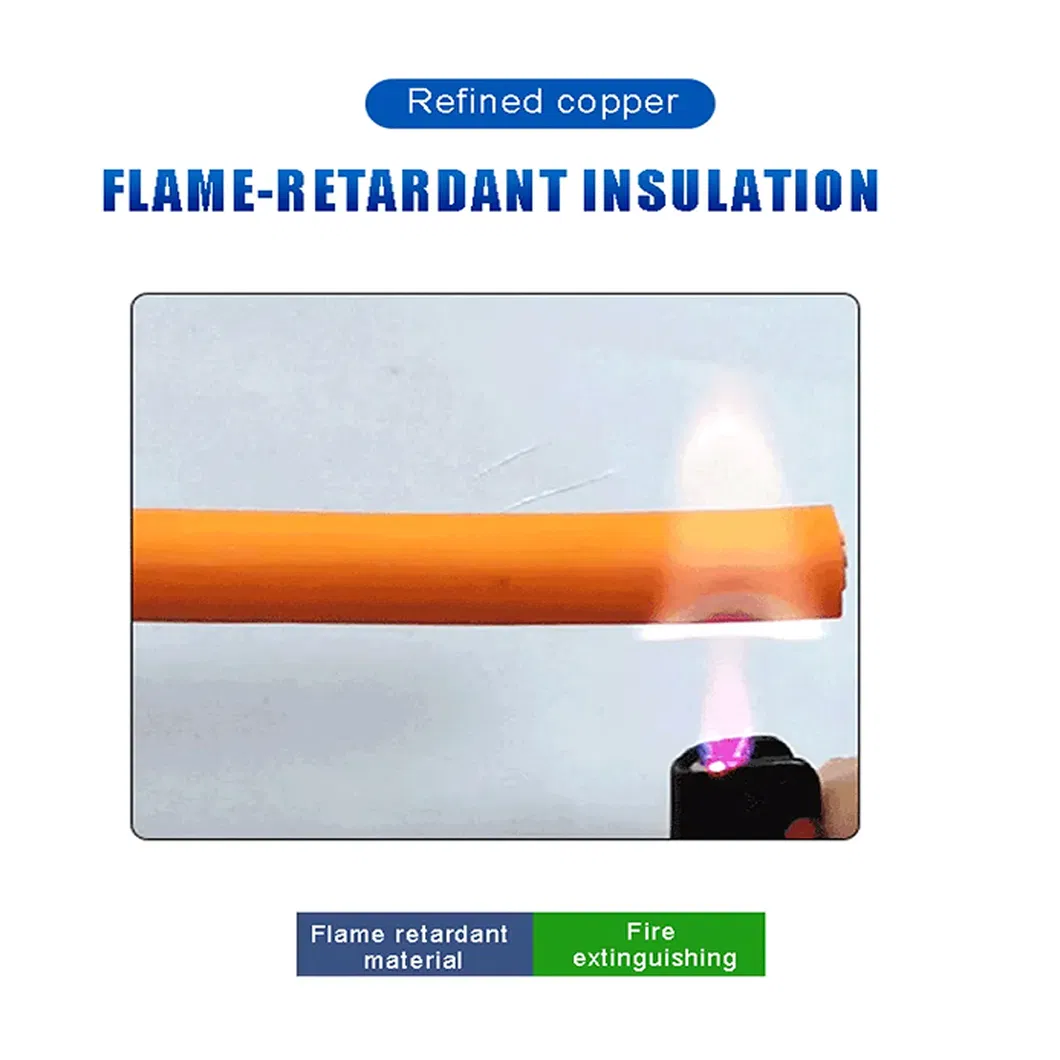

| المادة: مادة البولي يورثان المتلدن بالحرارة (TP) | اختبار اللهب: تتوافق طريقة اختبار VW-1 مع UL 2556 |
| اللون: بني، أزرق، أصفر/أخضر | الحد الأدنى: نصف قطر الانحناء: ≥6*OD |
| 3.Filler | الجهد الكهربي ثنائي الكهرباء: 2.5 كيلو فولت تيار متردد/15 دقيقة. لا تعطل |
| المادة: سلك PP | تأثير الحرارة المنخفضة : -40 درجة مئوية ، لا تشققات |
| 4.الشريط | الصدمة الساخنة: 150 درجة مئوية/1 ساعة لا توجد تشققات |

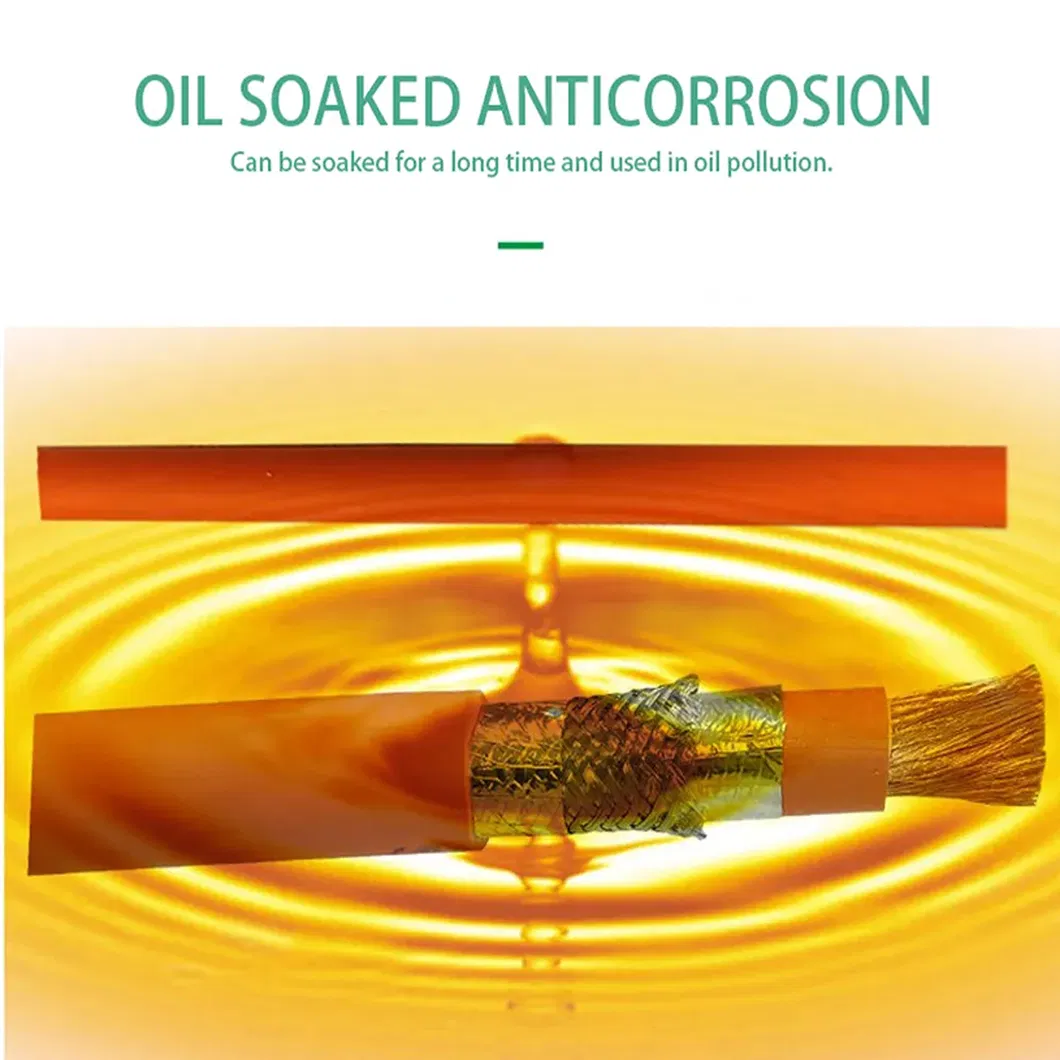

| المادة: الأقمشة غير المنسوجة | مقاومة الزيت: انحراف OD لـ IRM902 وIRM903 وبنزين 20 ساعة لمدة ≥ 15% دون تشققات |
| الغلاف | مقاومة السحق: 4 ≥ مربعًا، قوة السحق ≥ 11 كجم نيوتن؛ مربع>35، قوة السحق ≥ 15 كجم |
| المادة: البولي يورثان المتلدن بالحرارة (TPE) أو البولي يورثان المتل | مقاومة الأحماض والقلويات: 168h، اختلاف قوة الشد ≤30%؛ تمدد ≥ 100% |
| اللون: برتقالي | المتطلبات البيئية: متوافقة مع RoHS والوصول |

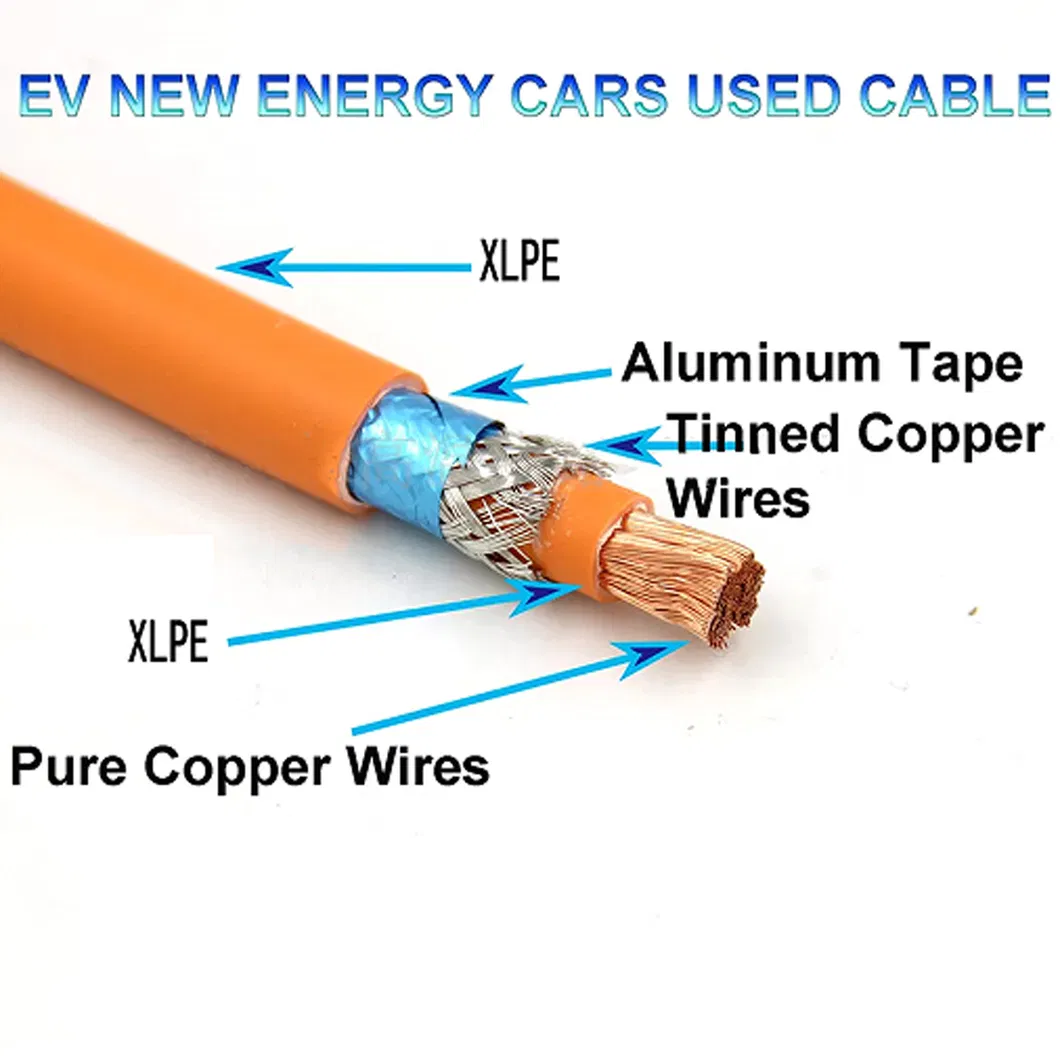

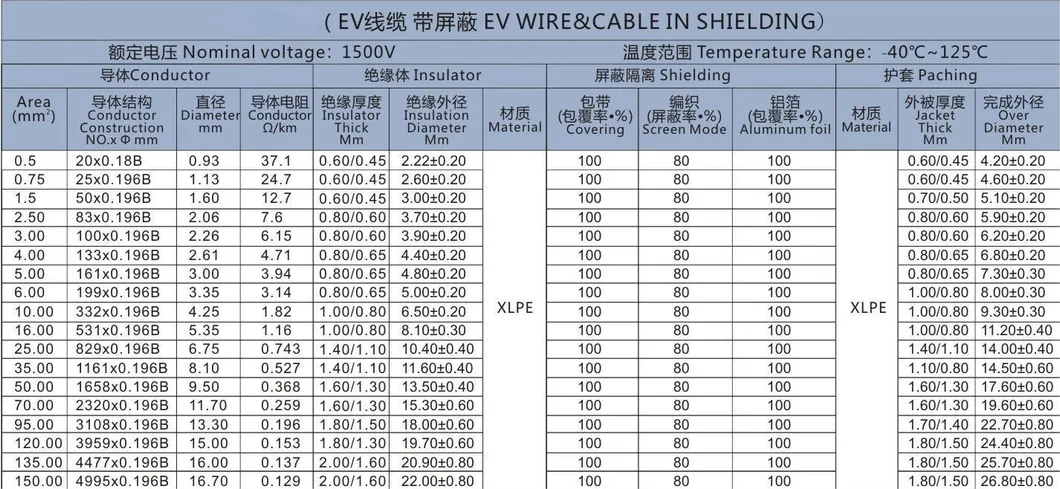

| اسم المنتج | كبل EV |

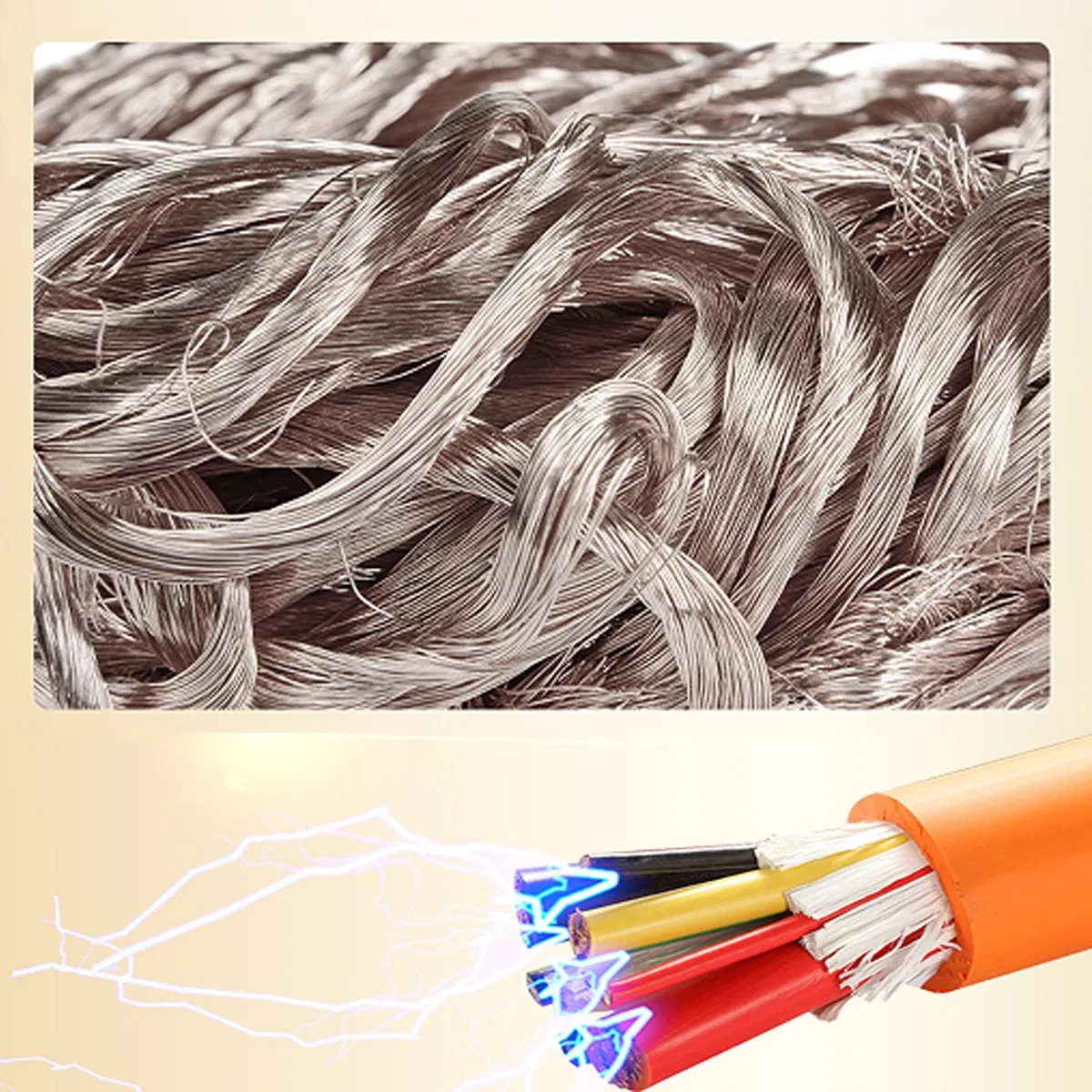

| الموصل | سلك نحاسي ناعم شفي |
| العزل | 125ºC~150ºC تيريزيتيريتيريتيريتيريتيريتيريتيريتيريتيريتيريتيريتيري |
| الشاشة | سلك نحاسي ناعم ملمع ملمع مضفر |
| الغلاف | 125 درجة مئوية~150 درجة مئوية من الألكتومرات الحرجية/150 درجة مئوية من البولي إيثيلين |
| درجة حرارة التشغيل | -40 درجة مئوية~125 درجة مئوية، -40 درجة مئوية~150 درجة مئوية |
| الجهد المقدر | 600 فولت 1000V 1500 فولت |
| مقاومة العزل | مقاومة العزل ≥1×109 أوم عند 70 درجة مئوية (GB/T25085-2010) |
| قوة الضغط | تيار متردد-6000 فولت/15 دقيقة |
| اختبار مقاومة حمض البطارية | الدورة الأولى هي 8 ساعات، والدورة الثانية هي 16 ساعة، والسلك المدوغ لا يكشف النحاس، والضغط لا يكسر الجلد. |
| اختبار مقاومة الأوزون | 192 ساعة في ظروف الأوزون، لا توجد تشققات عزل (GB/T2951.21) |
| اختبار الشيخوخة | لا يؤدي التقادم طويل المدى (125 درجة مئوية * 3000H)، والشيخوخة قصيرة المدى (150 درجة مئوية * 240 درجة مئوية) إلى كسر الجلد. |
