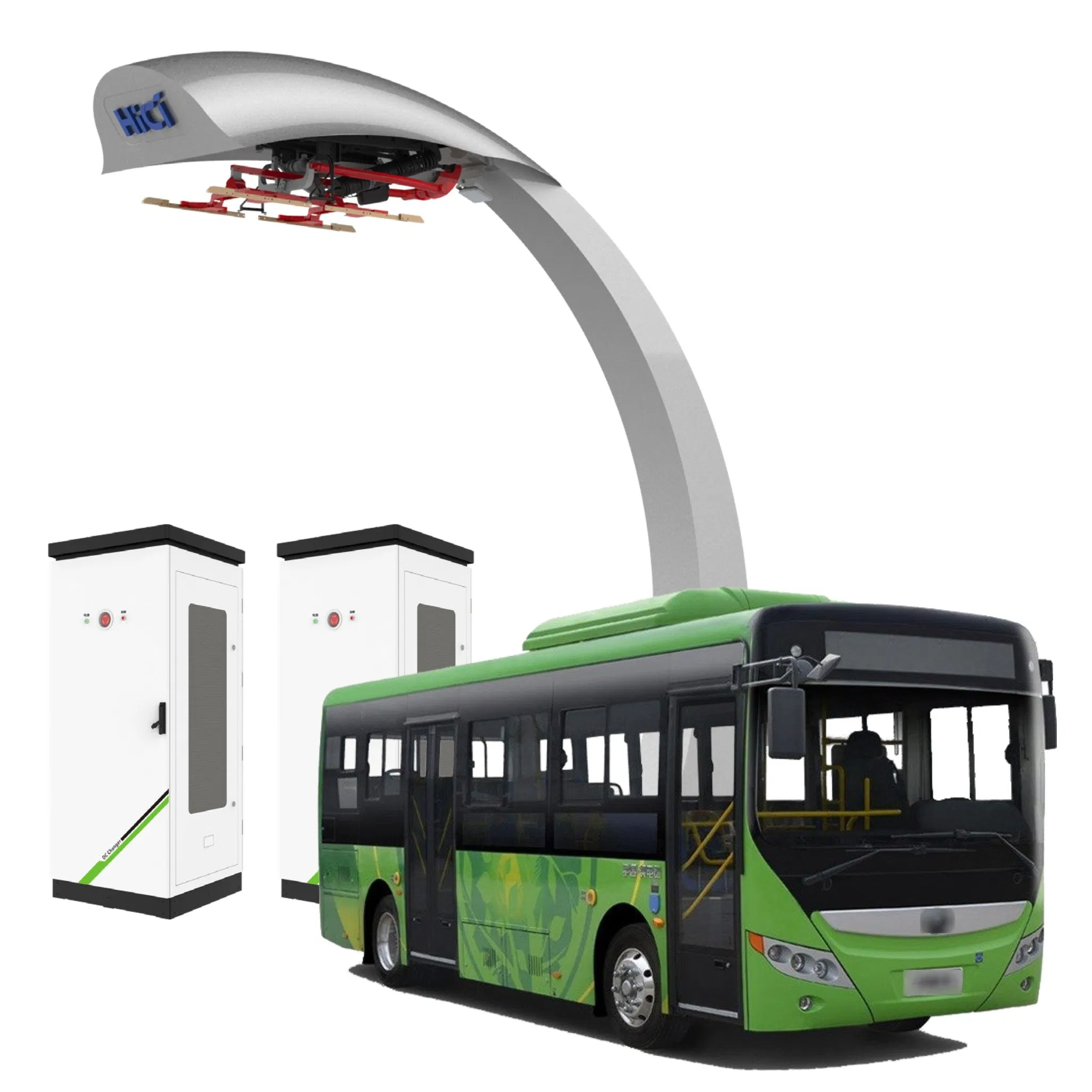

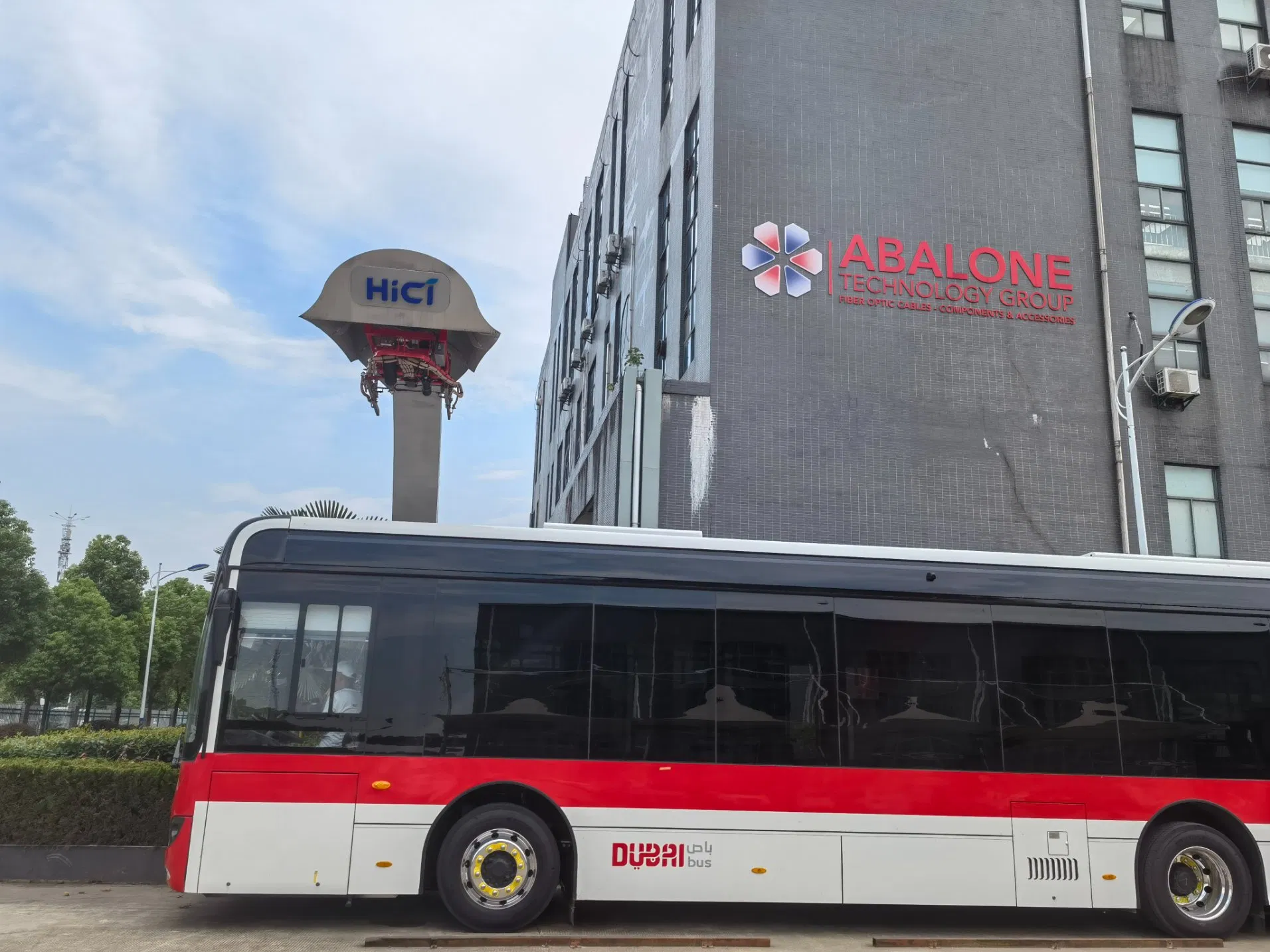

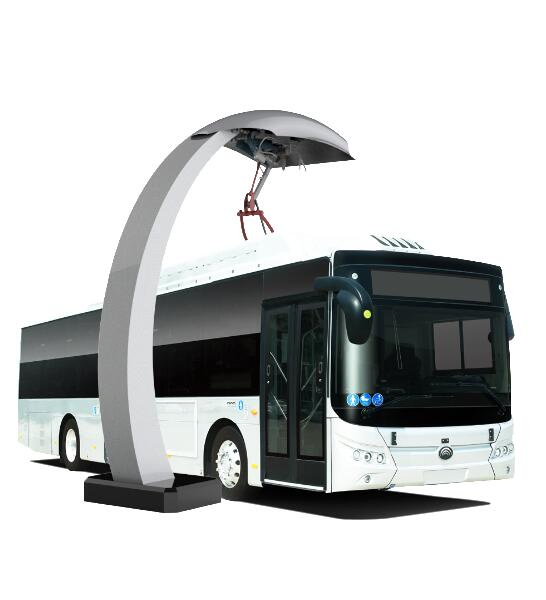

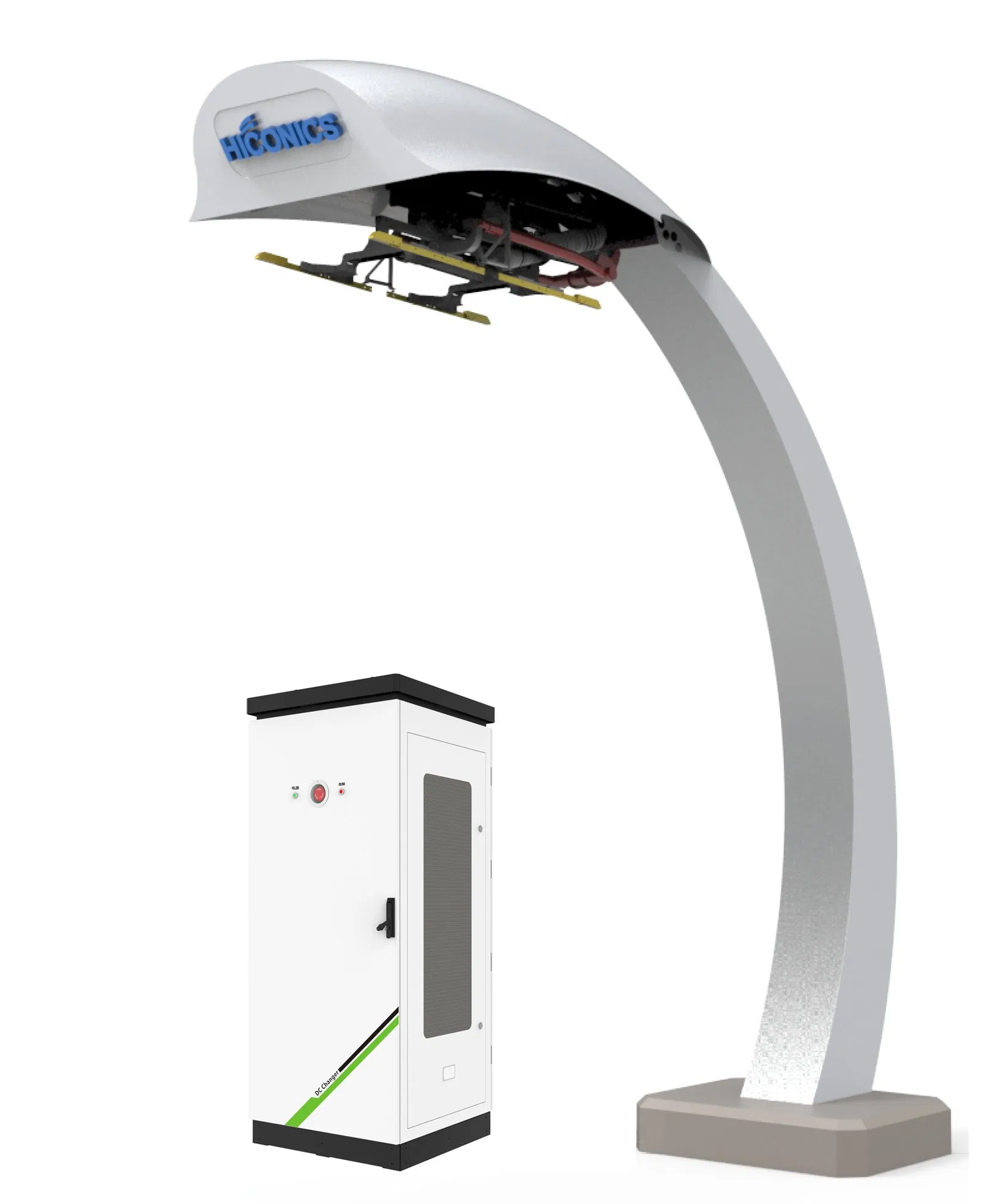

نظام الشحن من نوع بانتوجراف الذكي هو نوع من معدات الشحن السريع عالية الطاقة التي تم تطويرها لتوفير الشحن السريع للأتوبيسات الكهربائية النقية. يحتوي المنتج على وضعين لإدخال التيار المتردد وإدخال التيار المستمر ويتكون نظام الشحن بأكمله من "خزانة وحدة الشحن + واجهة الشحن"، مما يجعل الصيانة أكثر ملاءمة ويتمتع العملاء بتجربة أفضل.

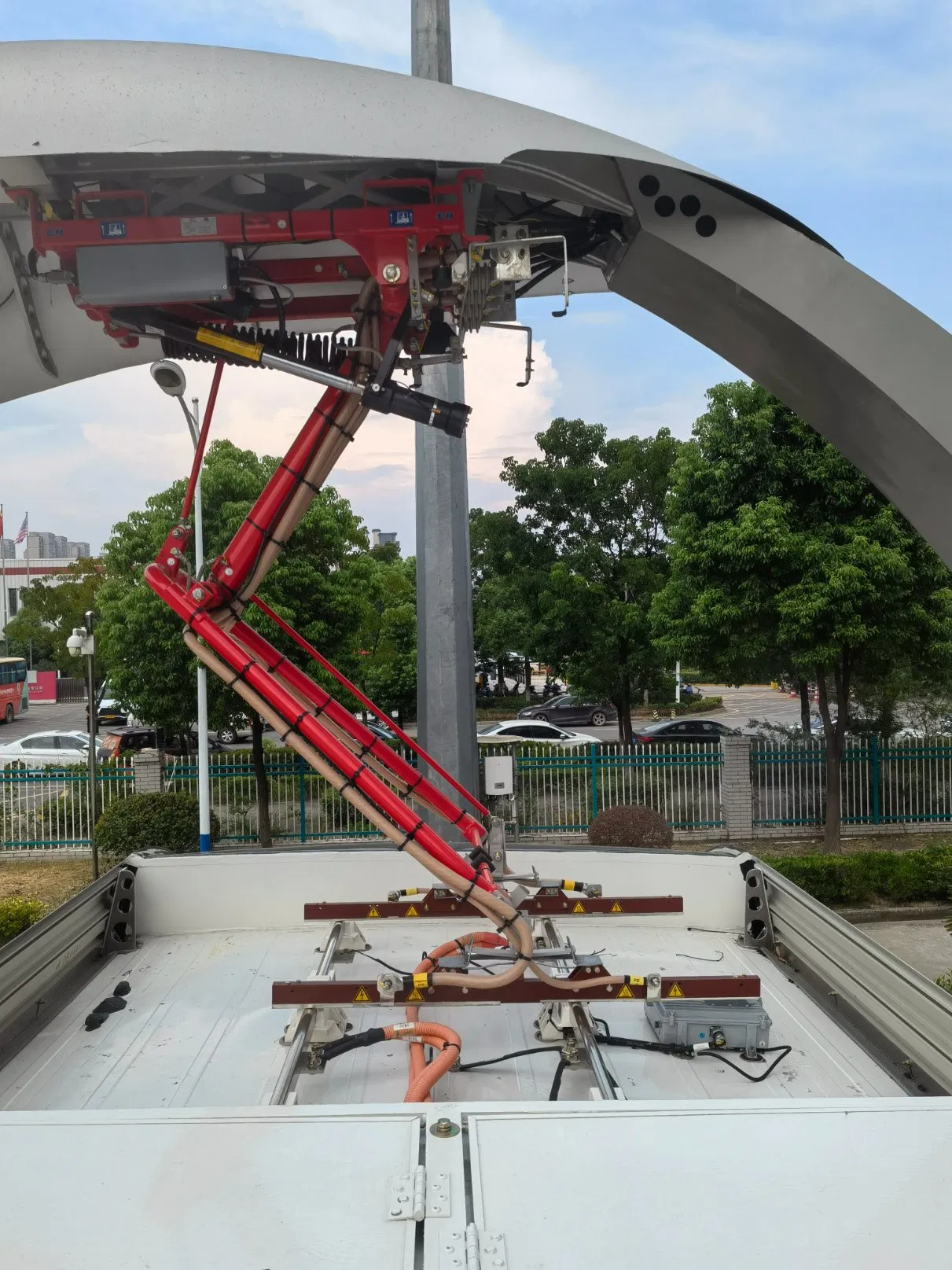

تعتمد واجهة البانتوجراف تصميمًا انسيابيًا، مما يجعله يبدو أكثر أناقة. تتم معالجة خزانة وحدة الشحن بتحفيز ورش متعدد الطبقات، كما أن خصائصها الميكانيكية أكبر من IK10. مع وظائف مقاومة الماء والغبار والحماية من التآكل، يمكن للنظام تحقيق فئة حماية من IP54 وقد يفي تصميمه بمتطلبات حماية البيئة.
لقد جمع النظام بين واجهة الشحن، HMI، شاحن البطارية، الاتصال، وظائف نظام الفوترة معًا. وبفضل مفهوم التصميم المعياري، أصبح النظام يحقق سهولة التركيب، والتجهيز، والصيانة البسيطة أيضًا. يمكن تطبيق نظام التمثيل البياني العمودي في مواقف سيارات كبيرة ومحطة حافلات وأماكن أخرى.
| العنصر | المتطلبات الفنية |
|---|---|
| الجهد الاسمي | 400 فولت من التيار المتردد±15% |
| تيار الإدخال (الحد الأقصى) | 1100 أمبير |
| نطاق تردد إدخال التيار المتردد | 40~60 هرتز |
| وضع إدخال التيار المتردد | 3P+N+PE |
| الجهد الكهربائي المقدر للإخراج | 150 إلى 1000 فولت من التيار المستمر |
| تيار الإخراج المقدر | 0~800A |
| طريقة التبريد | تبريد الهواء بقوة |
| عامل الطاقة | >0.99 |
| الكفاءة | ≥0.95 (50% حمل أو أعلى) |
| استهلاك الاستعداد | ≤0.1% @ الطاقة الاسمية |
| خطأ في الجهد | ≤±0.5% |
| الخطأ الحالي | 0.3 أمبير (خرج ≤ 30A)؛ ±1%( خرج ≥ 30 أمبير) |
| دقة الجهد | ≤±0.5% |
| الدقة الحالية | ≤±1% |
| عامل التموج | قيمة فعالة ≤±0.5%، قيمة الذروة ≤±1% |
| حماية قوية | وظائف الحماية: حماية الجهد الزائد/الجهد المنخفض للدخل، حماية التيار الزائد للدخل/الخرج للحماية من زيادة الجهد الكهربي الناتج، حماية دائرة القصر، حماية التوقف الطارئ، حماية التجمع الكونغولي من أجل الديمقراطية، حماية التأريض، إجراء فحص ذاتي بعد بدء التشغيل، حماية متصلة عكسياً لسلك الإخراج |
| وضع الشحن | واجهة شحن الإخراج: Pantograph |
| بروتوكول الاتصال | OCPP1.6 (JSON) اختياري |
| الإنترنت/الشبكة | 4G، Ethernet/ LAN/Wifi |
| فئة IP | IP54 |
| درجة حرارة التشغيل | -30 درجة مئوية~+55 درجة مئوية |
| الضوضاء | ≤65 ديسيبل |
| الرطوبة | 5~95% |
| حماية البيئة | تعرّف على 2011/65/EU |

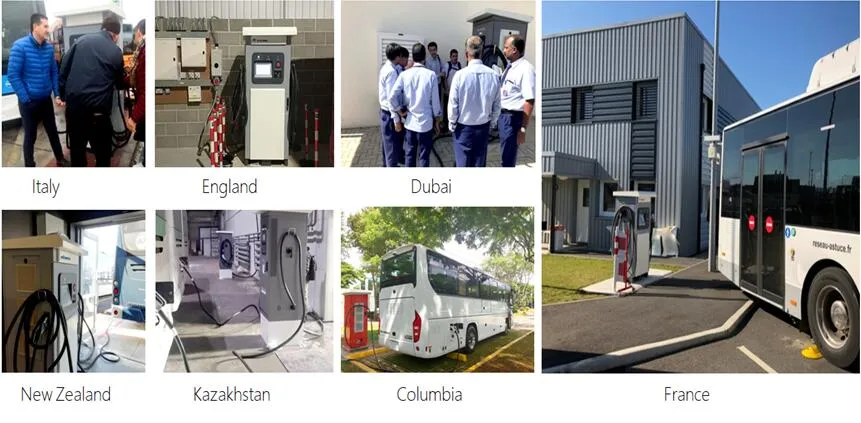

مع التطور السريع في مجال الطاقة الجديدة، تم تخصيص هذا النظام للمساهمة في بناء بيئة حياة عالمية أفضل وأخضر. تم تطبيق شواحن المركبات الكهربائية الذكية على نطاق واسع في أكثر من 200 مدينة في مختلف الدول والمناطق حول العالم مثل إنجلترا وفرنسا وبلغاريا وأستراليا ومنطقة الشرق الأوسط وسنغافورة، إلخ.
لقد تم تجميع خبرة وفيرة في التطبيقات والخدمات الفعلية. وفي حين يتم العمل باستمرار على تحسين أداء المنتج وجودة الخدمة، يتم الترحيب دائمًا بتعليقات المستخدمين القيمة للنمو معًا.

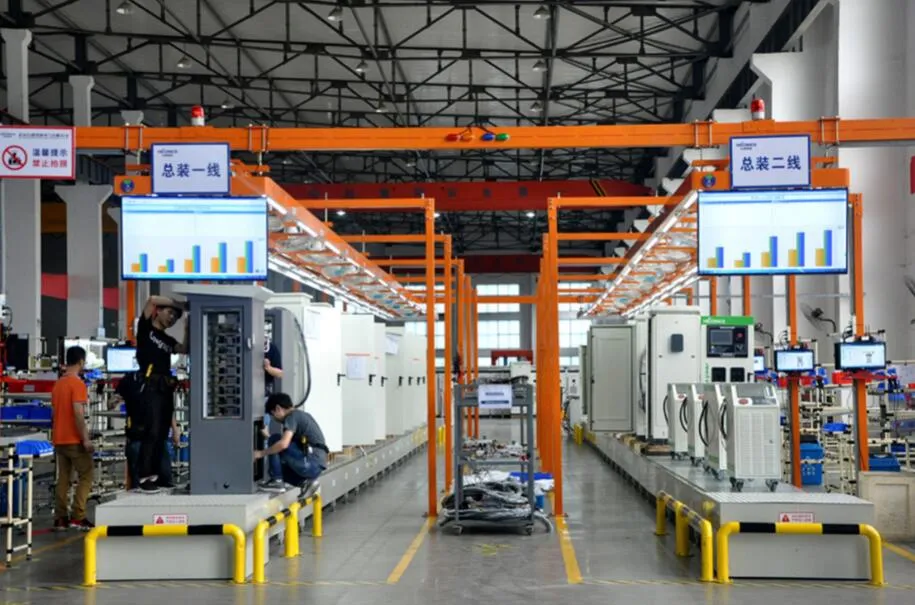

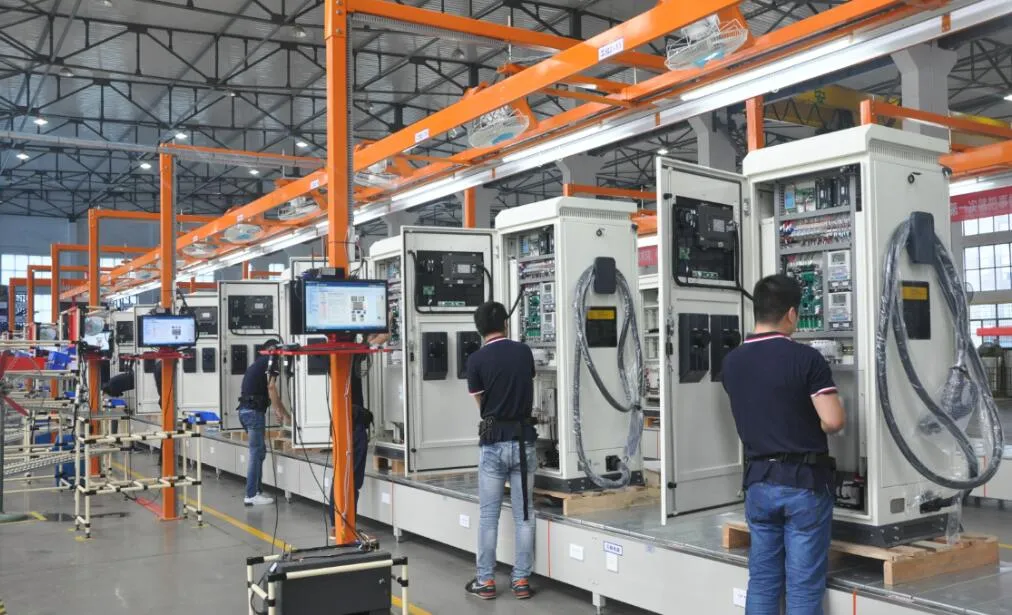

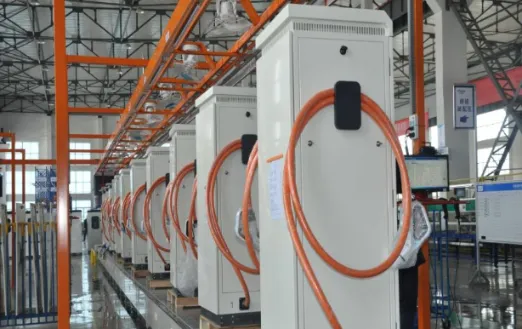

يتم تطبيق خط إنتاج التجميع التلقائي المتقدم مع ضبط نظم ضربات القلب تلقائيًا. يتم وضع مستندات التشغيل على شاشة العرض. يتم تشغيل عملية تصحيح الأخطاء والتقدّم في السن باستخدام معدات التشغيل التلقائي. ويمكن أيضا تحقيق جمع البيانات ذاتيا والتشخيص الذاتي والتحميل الذاتي.

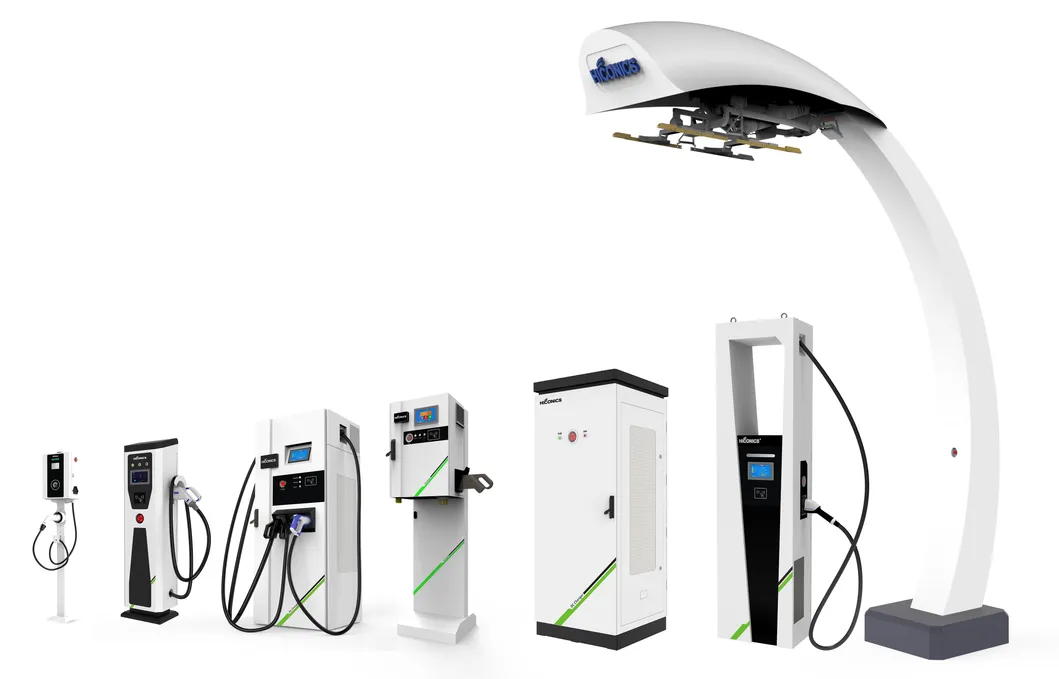

تتوفر قدرة قوية على تصميم وتطوير التقنيات والمنتجات التالية، مما يضمن مواكبة أحدث التقنيات في مجال الطاقة الجديدة وتوفير منتجات تكنولوجية عالية دائمًا لتلبية متطلبات السوق المختلفة.
