تقليل الاحتكاك المحتمل مع الدوائر المباشرة
تقليل الاحتكاك المحتمل مع الدوائر المباشرة
قالب متكامل مصنوع من راتنج PBT/PC مقاوم للمواد الكيميائية
يمنع تزاوج المكونات عن غير قصد. التشغيل بمستويات جهد مختلفة
أقل مقاومة تلامس مع التيار العالي. ينظف إجراء المسح سطح التلامس أثناء التوصيل/الفصل
يجعل التجميع سريعًا وسهلاً ويقلل عدد الأجزاء الأسهم
| التيار المقدر (أمبير) الطاقة الأساسية (1/0 AWG) إضافي (12 AWG) |
175 أمبير 20 أ |
|
| الفولتية المُقدرة (فولت) | 600 فولت | |
| حجم سلك توصيل الطاقة (AWG) | 4-1/0AWG، 21.1-53.5 مم² | |

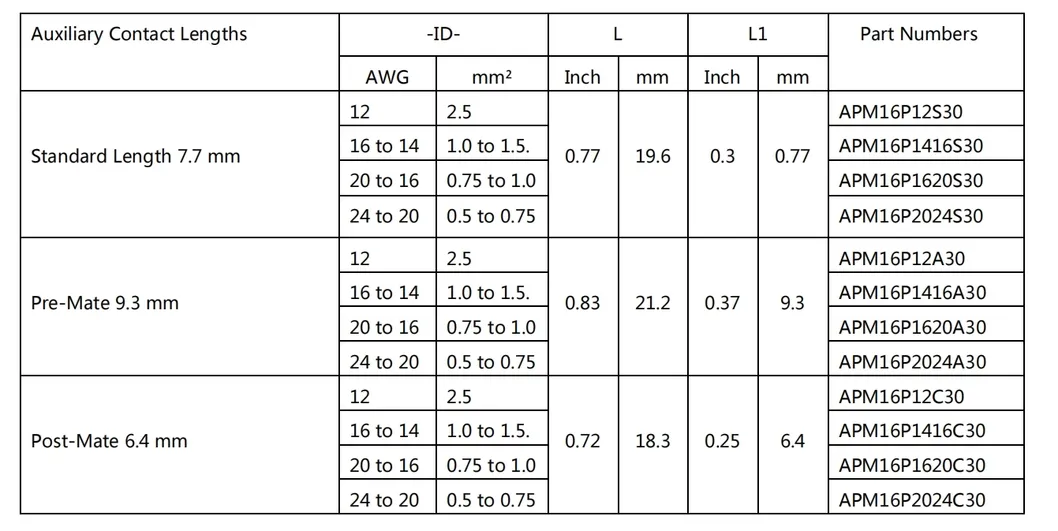

| حجم سلك الاتصال الإضافي (AWG) | 24-12AWG، 0.25-3.3مم² | |
| الحد الأقصى لقطر عزل الأسلاك (بوصة / مم) | 0.75 بوصة / 19.0 مم | |
| متوسط مقاومة التلامس (ميكرو أوم) | <100 | |
| العزل مع الجهد الكهربائي للاختبار (فولت تيار متردد/تيار مستمر) | 2200 فولت | |
| قوة احتجاز التلامس (رطل من القوة) | 300 رطل من القوة | |
| الحياة | أ. بدون حمل (دورات الاتصال/الفصل) | إلى 10000 |
| ب. تحت الحمل (Hot Plug 250 دورة بجهد 120 فولت) | 75 أمبير | |
| متوسط التوصيل/الفصل (رطل من القوة) | 30 رطلاً من القوة | |
| درجة حرارة التشغيل (درجة مئوية / درجة فهرنهايت) | من -20 إلى 105 درجة مئوية من -4 إلى 221 درجة فهرنهايت |
|
| تصنيف قابلية الاشتعال لمواد الاسكان | UL94-V0 | |
| مواد الاتصال | نحاس بلون فضي | |

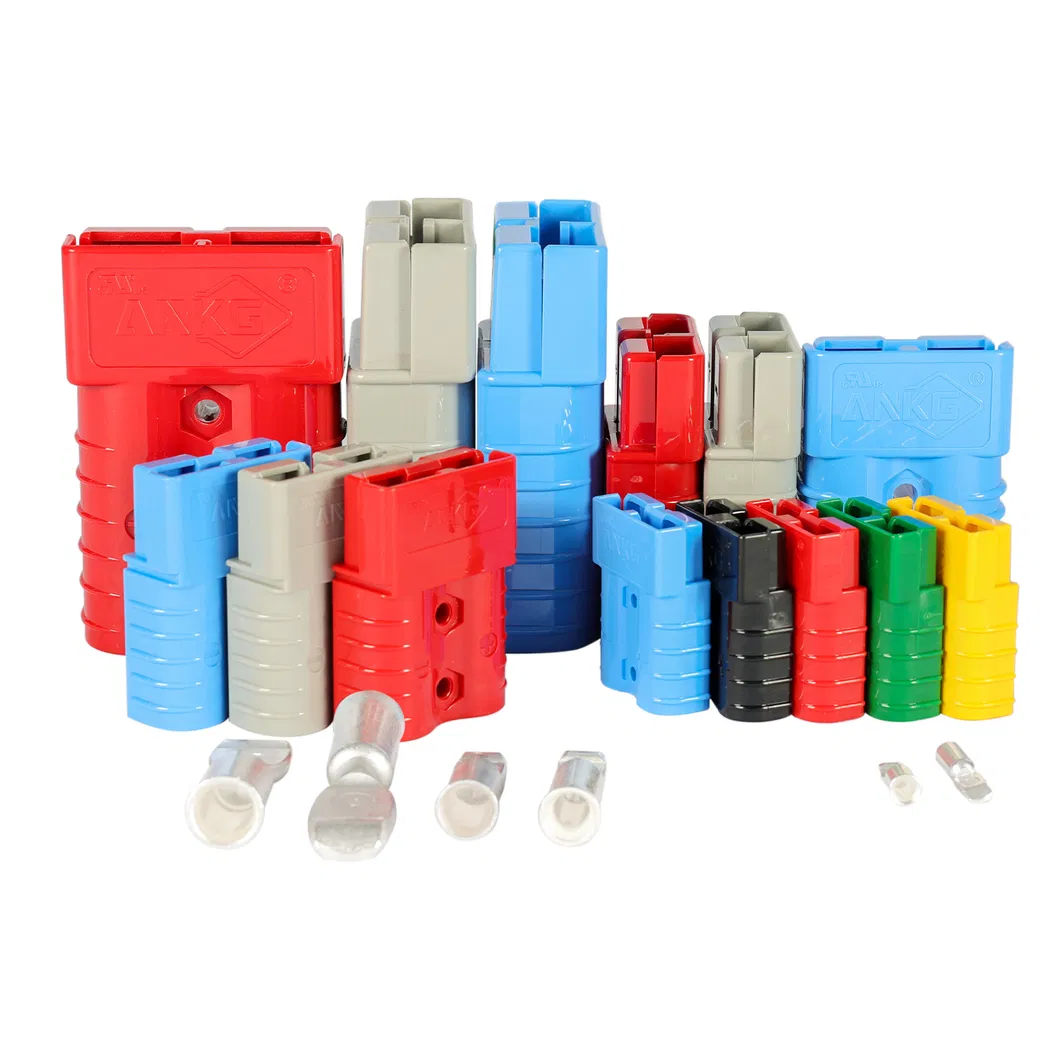

| رقم القطعة | لون المبيت |
|---|---|
| SJX6383G1 | أصفر |
| SJX6382G1 | برتقالي |

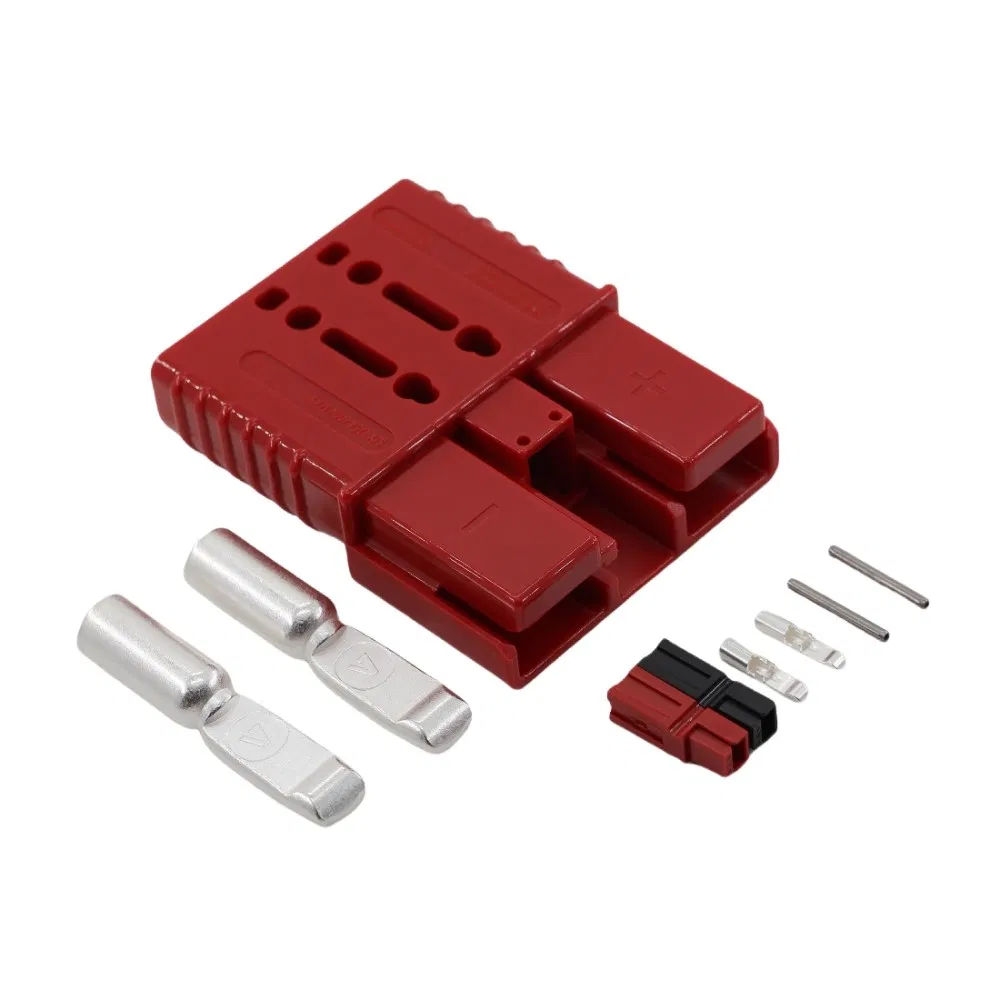

| SJX6385G1 | أحمر |

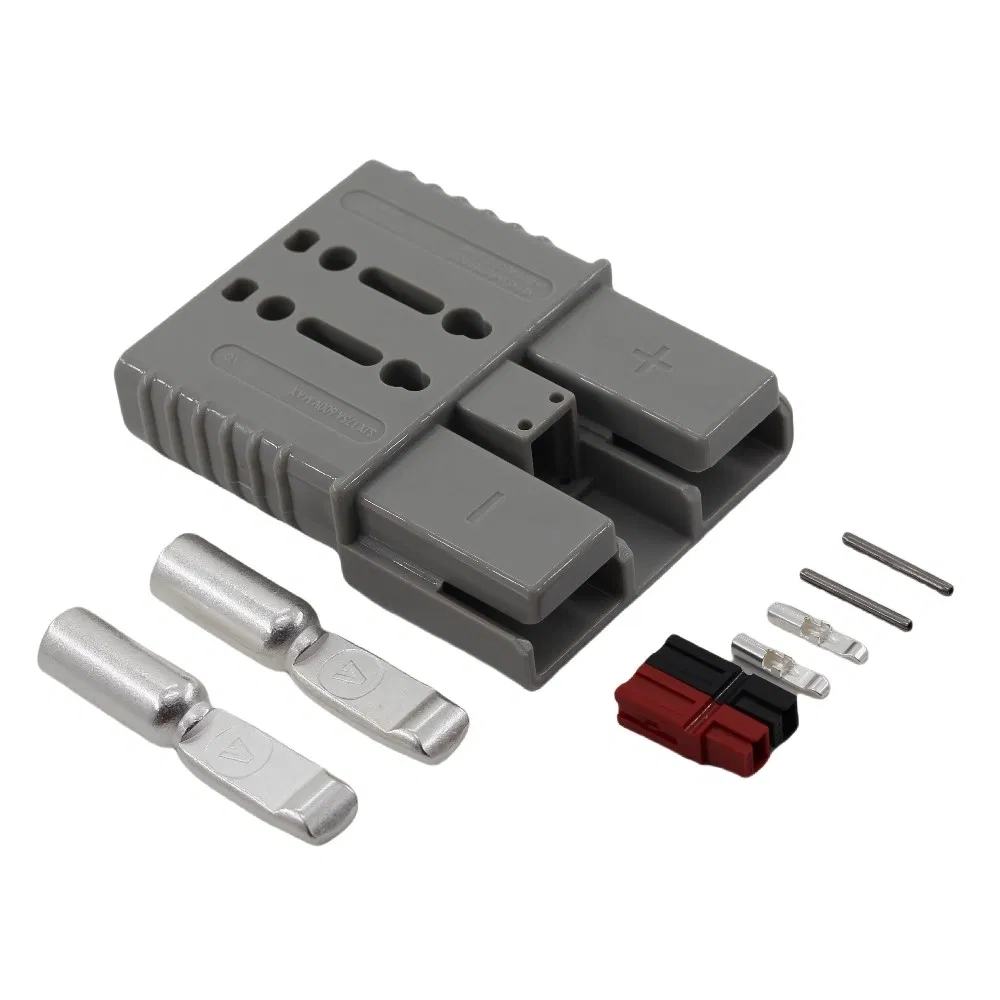

| SJX6380G1 | رمادي |
| SJX6381G1 | أزرق |

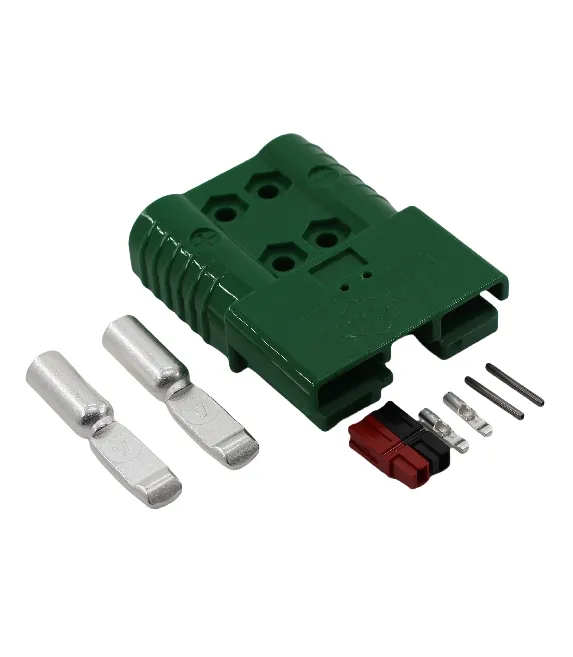

| SJX6390G1 | أخضر |

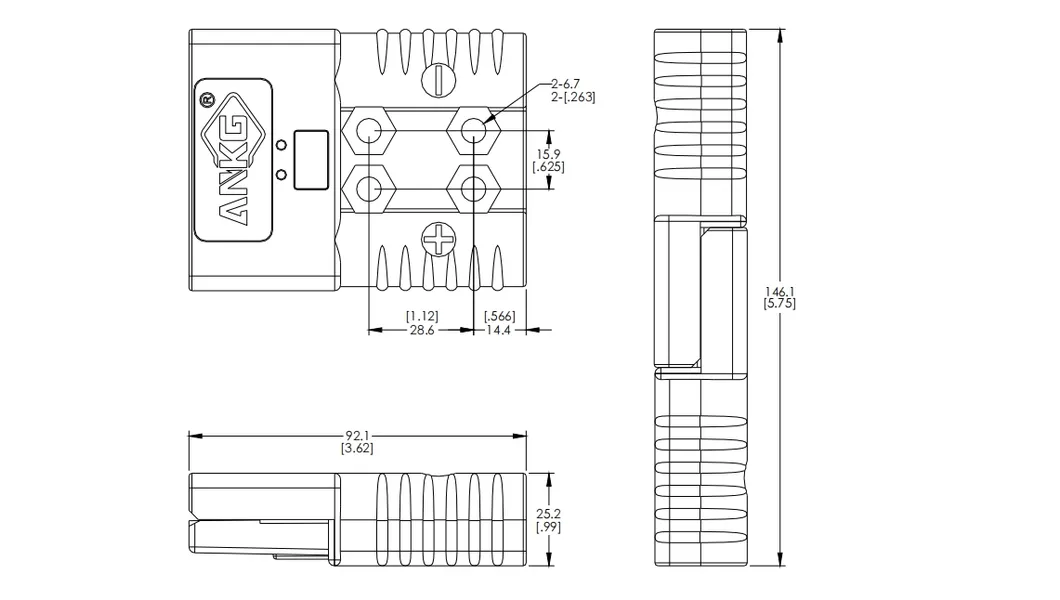

| أرقام الأجزاء | قوة التزاوج | حجم السلك | -أ- | -ب- | -C- | -د- | -E- | ||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| AWG | مم² | بوصة | مم | بوصة | مم | بوصة | مم | بوصة | مم | بوصة | مم | ||
| SJX6384G1 | مرتفع | 1/0 | 50 | 2.39 | 60.8 | 0.52 | 13.1 | 0.44 | 11.2 | 1.04 | 26.4 | 0.523 | 13.3 |
| SJX6384G2 | مرتفع | 2 | 35 | 2.39 | 60.8 | 0.52 | 13.1 | 0.35 | 9.0 | 1.059 | 26.9 | 0.523 | 13.3 |
| SJX6384G3 | مرتفع | 4 | 25 | 2.39 | 60.8 | 0.52 | 13.1 | 0.27 | 7.0 | 1.04 | 26.4 | 0.523 | 13.3 |
التيار المقدر لموصل الطاقة الأساسي هو 175 أمبير وللموصل الإضافي هو 20 أمبير، بجهد مقدر يصل إلى 600 فولت.
يمكن للموصل العمل بكفاءة عالية في درجات حرارة تشغيل تتراوح بين -20 درجة مئوية إلى 105 درجة مئوية (-4 درجة فهرنهايت إلى 221 درجة فهرنهايت).
تم تصنيع نقاط التلامس من النحاس عالي الجودة والمطلي بالفضة لضمان تقليل مقاومة التلامس وتوفير توصيل تيار ممتاز.
يتميز المبيت بتصميم ميكانيكي بمفاتيح يمنع تزاوج المكونات عن غير قصد عند العمل بمستويات جهد مختلفة، بالإضافة إلى واجهة آمنة للمس تقلل الاحتكاك مع الدوائر المباشرة.
يوفر نظام تلامس المسح المسطح أقل مقاومة تلامس ممكنة عند مرور تيار عالٍ، كما يقوم بتنظيف سطح التلامس تلقائياً أثناء عمليتي التوصيل والفصل.
المبيت مصنع من راتنج PBT/PC المقاوم للمواد الكيميائية ويتميز بتصنيف مقاومة اشتعال بمعيار UL94-V0، مما يضمن أماناً فائقاً عند الاستخدام.
